4 façons de faire des symboles proportionnels sous QGIS-2

Rédigé par Alain 2 commentaires

Partie 2. Continuons à faire des symboles proportionnels. 2éme technique, simple aussi

Pour cette 2ème partie, toujours sur notre couche GEOFLA 2011, nous allons être obliger d'installer un plugin, une extension qui s'appelle "proportionnal circles" pourtant créer par un français.

Installation

5/11/2019 : PLUS DISPONIBLE DANS LA VERSION 3.8 en ma possession

Il existe le plugin THEMATIC (non présent dans la liste des extension) à télécharger sur https://github.com/LCacheux68224/Thematic/archive/refs/heads/master.zip

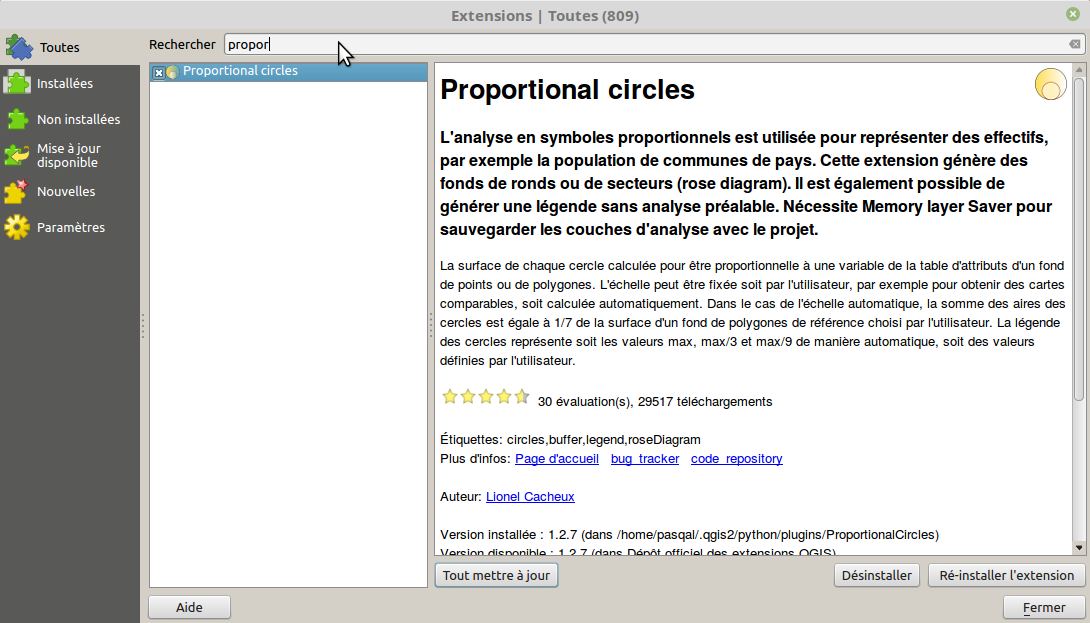

Dans le menu EXTENSION de qgis, installer/gérer les extensions. Grâce à la recherche, trouver "proportionnal circles", et cliquer installer (bon, évidemment, ça c'est si vous ne l'avez pas, mais en même si elle est installer que faîtes-vous là ??)

installation extension

Utilisation

En cliquant sur l'icône approprié. icone ronds proportionnels

une nouvelle fenêtre s'ouvre :

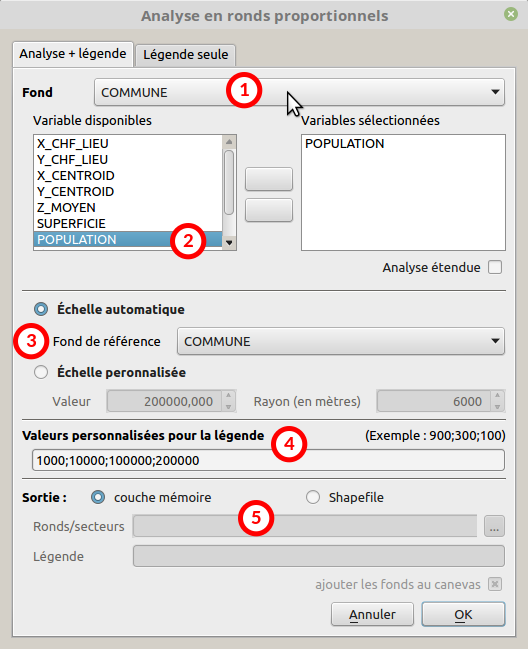

analyse en ronds proportionnels Choisissez votre couche de travail (1) ici COMMUNE.

 Toujours la même valeurs à utiliser "POPULATION" (2) -> double-clic pour l'ajouter.

 échelle (3) : soit vous laissez l'extension calculée pour vous = échelle automatique, soit vous fixez les valeurs. Attention, il vous faut connaître les bornes vous-même et le symbole est en mètres (donc unité de surface).

En (4), vous pouvez établir des bornes de la légende.

Et enfin, étant donné que l'extension crée des couches vous pouvez les enregistrer directement ou non.

 Ensuite, vous pouvez lancer le process avec OK.

 Vous noterez que vous ne pouvez créer que la légende avec l'onglet, cela vous permet de créer une légende en ayant créer les cercles avec une autre techniques.



Pour régler la couleur, vous passez par les couches créées. La partie 1 va changer la couleur des disques de légende, la partie "analyse_en_ronds..."

couche du plugin analyse en ronds

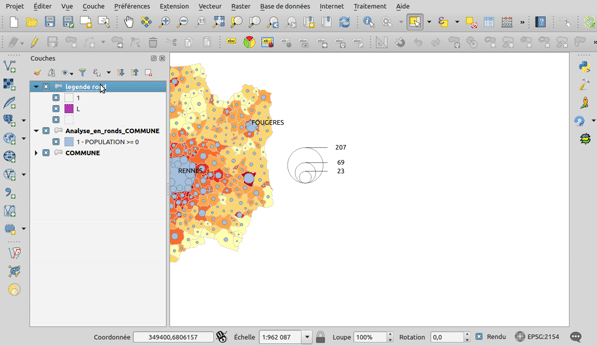

Pour finir avec ce plugin et avec une astuce, la légende fait partie de la carte car ce sont des couches, aussi pour déplacer cette légende, vous devez passer la couche legende rond en modification puis sélectionner TOUS les éléments (d'ailleurs vous remarquerez que les éléments sont sélectionnés par défaut).Et enfin déplacer avec l'outil adéquat.

gif du deplacement legende

Tadaa !

Le résultat

avec plugin

Pour la 3ème technique, je vous laisse aller voir l'article suivant (via assistant taille).

Technique via diagramme - Technique via plugin - Technique via Assistant taille - Technique via Symbole gradué
