4 façons de faire des symboles proportionnels sous QGIS-4

Rédigé par Alain 14 commentaires

Avant dernier article pour cette série, avec pour cette 4ème technique, la technique la plus complète.

Pour cette partie, nous devons partir d'une couche de points, donc soit vous avec cette couche, soit vous la créer grâce à l'outil de géométrie - centroïde de polygones (cf. article précédent). Donc je ne reviens pas dessus.

Dans le style

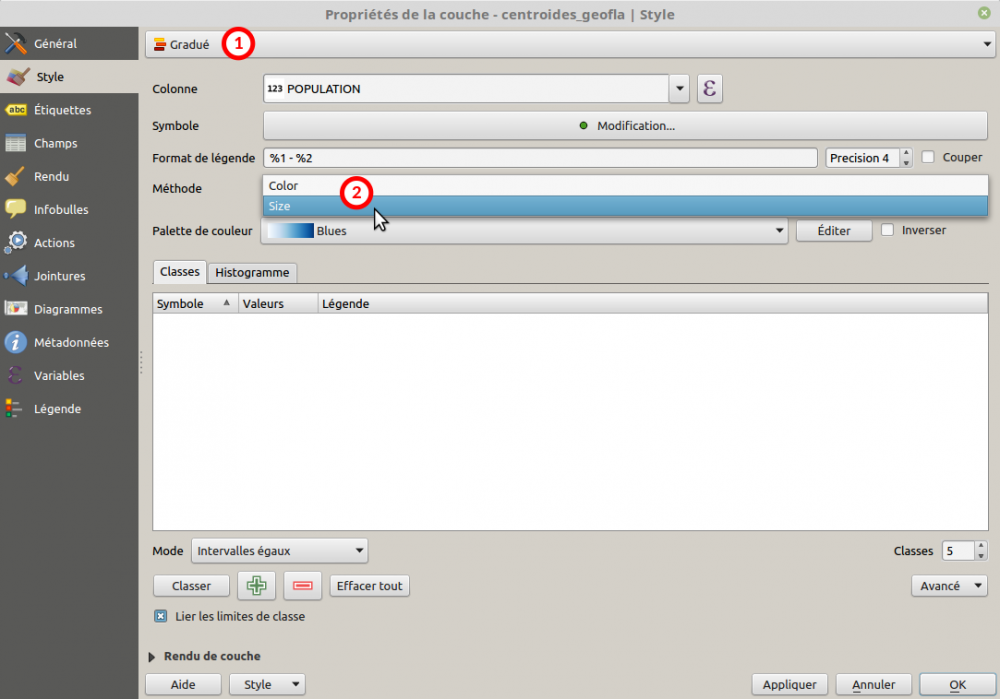

Dans les propriétés de la couche, on va choisir les symboles gradués (1), mais au lieu de choisir une gradation de couleur, nous allons choisir une gradation de taille : size (2)

propriété symbole graduée

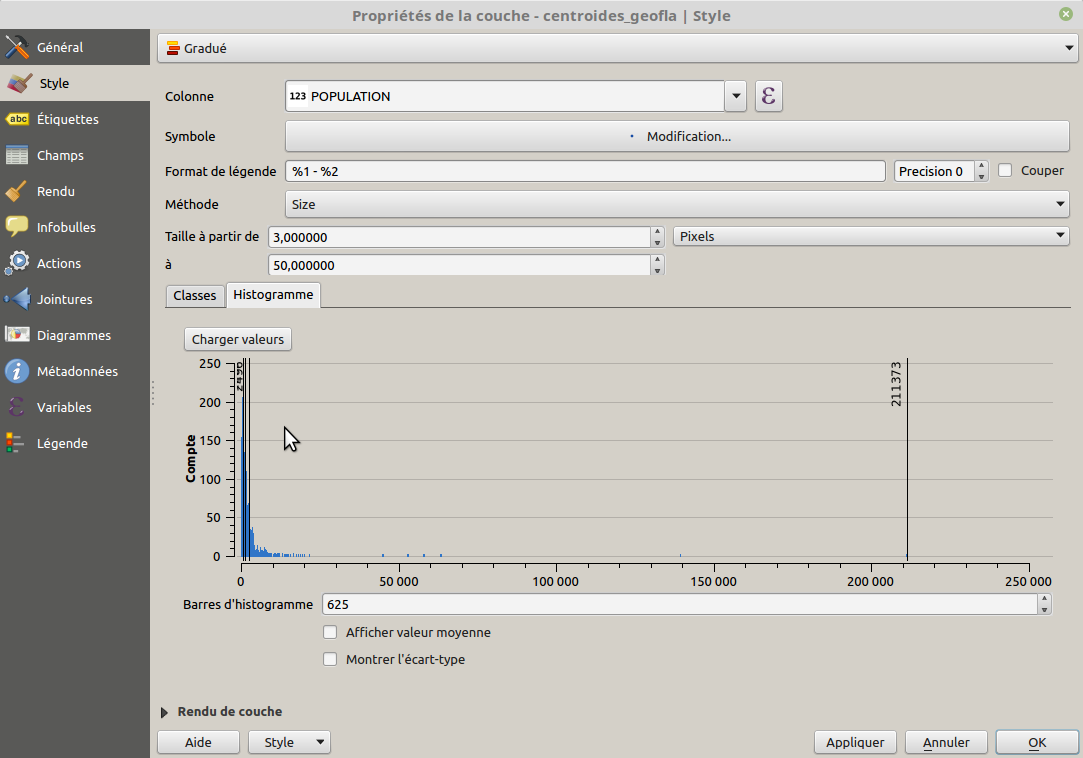

Ensuite, tout l'intérêt de cette méthode est que l'on peut maîtriser le nombre de classe, les bornes de ces classes. Ainsi, on peut procéder à une discrétisation et appliquer une des 5 méthodes proposées par QGIS. On passe bien entendu par l'histogramme qui permet de voir la forme de la distribution. On règle la taille minimale et maximale (dans l'image de 3 à 50 pixels)

histogramme propriétés

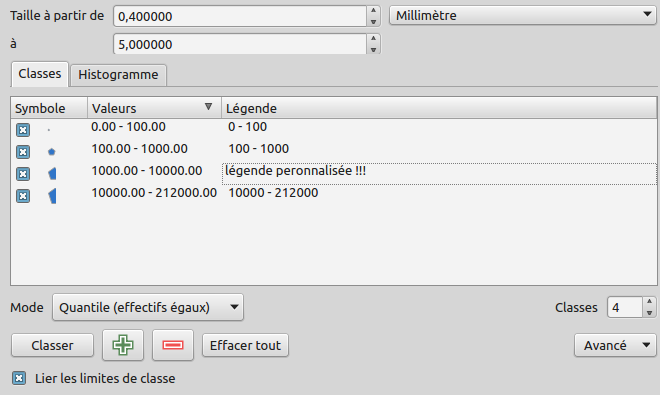

Dans l'exemple ci-dessous, les bornes et la légende sont personnalisées, il faut donc comprendre que les valeurs de 0 à 100 sont représentées par un symbole de 0,4 mm et les valeurs de 10000 à 212000 par un symbole de 5 mm.

classe de proportion

On peut donc être beaucoup plus fin dans les réglages mais cela n'empêche pas de faire plusieurs aller-retours pour trouver les bons réglages.

Tadaa

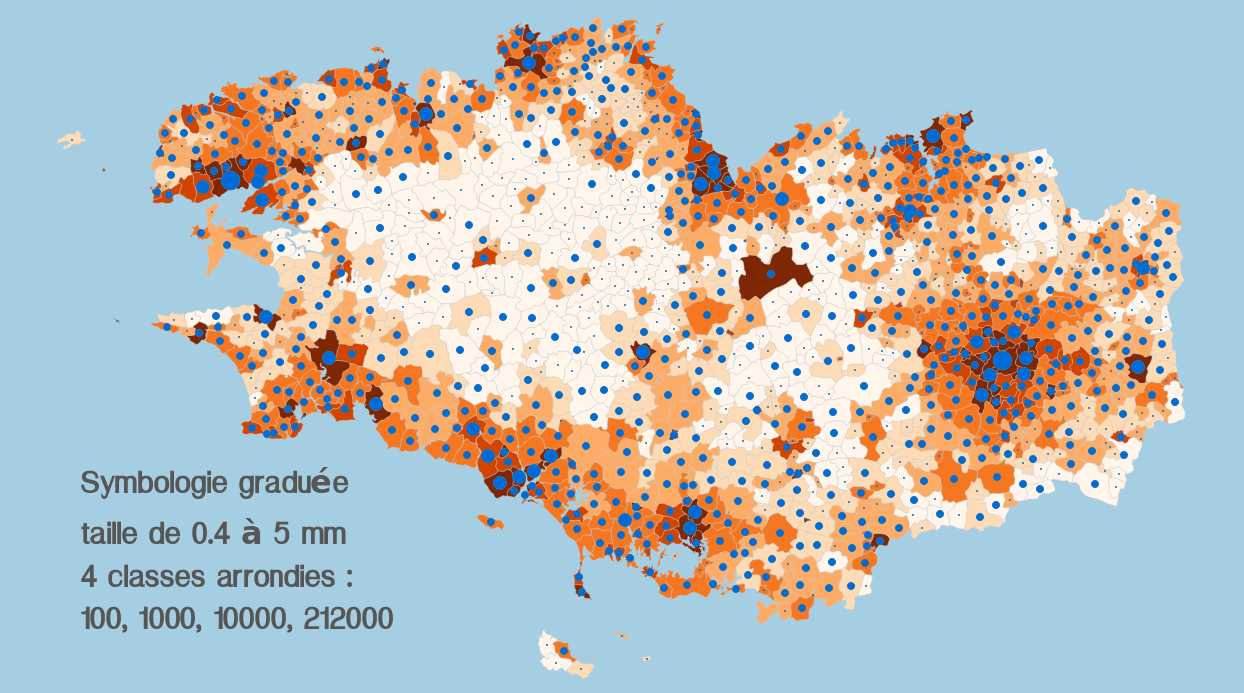

Après avoir cliquer sur OK. (Bon là, je dois avouer que les tailles des cercles sont trop proches les uns des autres)

resultat symbole gradué

Voir les articles précédents : Technique via diagramme - Technique via plugin - Technique via Assistant taille - Technique via Symbole gradué

Comparaison des 4 méthodes

Pour finir cette série, je conclus par un simple tableau qui résume les 4 façons de faire des ronds proportionnels dans QGIS. N'hésiter pas à laisser un commentaire.

comparaison entre méthode
méthodes fonctionne sur facilité de mise en oeuvre réglages légende observations
Via diagramme points, lignes, surfaces +++ ++ oui, si demandée mais non personnalisable les camemberts peuvent se gêner avec l'affichage des étiquettes. La légende est moins facile à travailler dans le composeur

Via plugin



(plus dispo dans 3.8)

points, lignes, surfaces ++ +

sous forme de couches

peut être générée seule

Facilite la génération de légende. Peut générer des camembert avec des secteurs proportionnels

plugin camembert proportionné

Via Assistant Taille points +++ + oui mais non personnalisable

ne permet pas beaucoup de réglages (forcément 5 classes, finalement que réglage taille max...)

Permet de travailler avec tous les symboles

Via Symbole gradué points + +++ oui permet plus de réglages et de travailler avec tous les symboles.
